Jaké jsou způsoby připojení hadic pro projekty důlního odvodňování?

Efektivní a spolehlivé hospodaření s vodou je mízou každé důlní činnosti a jádrem každého odvodňovacího systému je síť hadic a jejich připojení. Selhání v jednom bodě připojení může zastavit provoz, způsobit problémy s životním prostředím a vytvořit bezpečnostní rizika. Proto vyberte a implementujte správný způsob připojení hadice pro vás Speciální důlní vnější odvodňovací hadice není jen technický detail – je to zásadní provozní rozhodnutí. Tato příručka poskytuje komplexní analýzu nejběžnějších způsobů připojení, jejich ideálních aplikací a osvědčených postupů pro zajištění robustního odvodňovacího systému bez úniků.

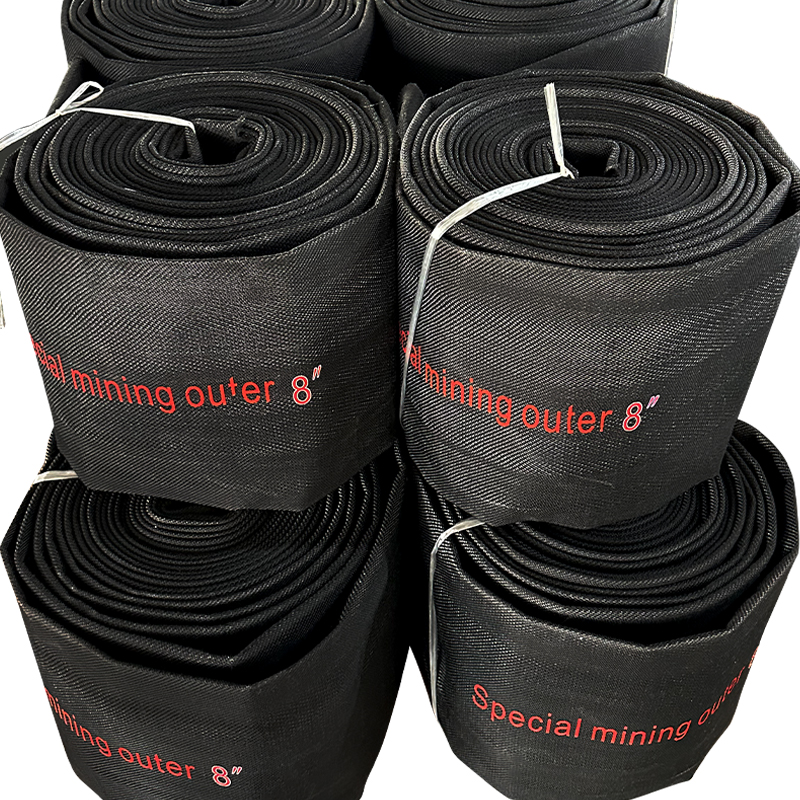

8palcová vnější drenážní plochá hadicová trubka odolná proti důlnímu tlaku s konektory Storz

Kritická role Speciální důlní vnější odvodňovací hadice

Před výběrem způsobu připojení je nezbytné porozumět drsnému prostředí, ve kterém tyto hadice pracují. A Speciální důlní vnější odvodňovací hadice je navržen tak, aby zvládl mnohem více než jen vodu; musí odolat jedinečné kombinaci fyzikálních a chemických výzev, které by rychle zničily standardní hadice.

Náročné podmínky v těžbě odvodňování

Úspěch odvodňovacího projektu závisí na celistvosti celé sestavy hadice. Spoje jsou často nejslabším místem, proto je jejich výběr prvořadý.

• Abrazivní kaše: Voda v těžebních lokalitách je často smíchána s pískem, bahnem a jemnými částicemi hornin, které působí jako brusný papír na vnitřek hadic a armatury.
• Vysoké provozní tlaky: Výkonná čerpadla se používají k přečerpávání vody na dlouhé vzdálenosti a do velkých nadmořských výšek, což vyžaduje součásti dimenzované na trvalý vysoký tlak.
• Chemická expozice: Důlní voda může být kyselá nebo zásaditá (kyselá důlní drenáž) a může obsahovat chemikálie ze zpracování, které mohou znehodnocovat nevhodné materiály.
• Fyzické týrání: Hadice jsou taženy po nerovném terénu, vystaveny UV záření a vystaveny drtícímu zatížení od zařízení.

klíč Specifikace odvodňovací hadice odolné proti otěru zvážit

Hadice sama o sobě určuje typ armatury, kterou lze použít. Při recenzování specifikace odvodňovací hadice odolné proti oděru , věnujte velkou pozornost konstrukci, která často zahrnuje robustní vnitřní trubku, více vrstev výztuže z tkaniny nebo ocelového kordu a pevný vnější kryt odolný vůči povětrnostním vlivům. Tyto specifikace přímo ovlivňují volbu spojky.

• Materiál vnitřní trubky: Obvykle pryž odolná proti opotřebení (jako SBR nebo NBR) nebo PVC, navržená tak, aby odolala oděru a chemickému napadení.
• Výztuž: Vysoce pevné textilní oplety nebo spirály nebo šroubovice z ocelového drátu, které určují jmenovitý tlak a sací schopnost hadice.
• Průměr a pracovní tlak: Vnitřní průměr (ID) ovlivňuje průtok, zatímco jmenovitý tlak (např. PN10, PN16) musí překročit maximální provozní tlak systému.

Mechanické spojky: Standard pro bezpečné připojení

Mechanické spojky, často označované jako šnekové nebo jubilejní svorky, jsou jednou z nejběžnějších a nejuniverzálnějších metod pro připojení hadic k pevným trubkám nebo jiným hadicím. Jsou základním typem vysokotlaké důlní hadicové spojky pro mnoho aplikací.

Porozumění Konektory vysokotlakých důlních hadic

Tyto spojky se skládají z děrovaného pásu (obvykle pozinkovaného nebo nerezového) a pouzdra se závitovým šnekovým kolem. Když se šroub otočí, páska se utáhne kolem hadice, čímž se vytvoří bezpečné uchopení a těsnění proti vsuvce nebo konci.

• Komponenty: Perforovaný pás, pouzdro a šroub šnekového převodu.
• Funkce: Vytváří radiální kompresní sílu pro zajištění hadice na armatuře.
• Všestrannost: K dispozici v široké škále velikostí a materiálů, aby vyhovovaly různým průměrům hadic a podmínkám prostředí.

Montáž a údržba mechanických spojek

Správná instalace je klíčem k prevenci selhání. Častou chybou je přílišné utažení, které může poškodit výztuhu hadice, nebo nedotažení, které vede k netěsnostem a prokluzu.

• Správné umístění: Umístěte spojku přes výztužnou vrstvu hadice, ne na slabé místo nebo příliš blízko konce.
• Správné utažení: Rovnoměrně utahujte, dokud nebude patrné mírné stlačení hadice a spoj nebude těsný. Pro kritické vysokotlaké aplikace použijte kalibrovaný momentový klíč.
• Pravidelná kontrola: Během cyklů běžné údržby zkontrolujte, zda nedochází ke korozi, odtrženým závitům a deformaci pásku.

Přírubové spoje: Pro maximální tlak a velké průměry

Pro nejnáročnější vysokotlaké aplikace, potrubí s velkým průměrem nebo trvalé instalace jsou přírubové spoje zlatým průmyslovým standardem. Poskytují pevné, neuvěřitelně pevné spojení, které je nezbytné pro hlavní výtlačné potrubí.

Kdy použít přírubová připojení

Příruby se používají, když je potřeba, aby spojení vydrželo extrémní tlaky, bylo nutné je často demontovat kvůli údržbě nebo zvládnout velmi velké průměry hadic (např. 12 palců a více), které jsou běžné u velkých odvodňovacích projektů.

• Vysokotlaké systémy: Ideální pro výtlačnou stranu vysokotlakých čerpadel.
• Hadice velkého průměru: Zajistěte strukturální integritu potřebnou pro velké a těžké hadice.
• Permanentní/semi-permanentní linky: Kde se uspořádání hadic často nemění.

Postupy montáže a šroubování pro těsnění bez úniku

Přírubové spojení zahrnuje sešroubování dvou odpovídajících přírub k sobě s těsněním mezi nimi. Konec hadice má navulkanizovanou nebo upnutou přírubu.

• Výběr těsnění: Použijte kompatibilní těsnění (např. pryž, EPDM, nitril), které zvládne kapalinu a tlak.
• Sekvence šroubování: Šrouby utahujte do kříže nebo do hvězdy v několika krocích, abyste zajistili rovnoměrné stlačení těsnění a zabránili únikům.
• Točivý moment šroubu: Dodržujte hodnoty točivého momentu doporučené výrobcem pro velikost a třídu šroubu, abyste dosáhli správného utěsnění bez poškození přírub nebo šroubů.

Rychloupínací spojky: Efektivita pro mobilní operace

V dynamických důlních prostředích, kde je třeba rychle přemístit nebo přenastavit zařízení a hadicová vedení, jsou rychlospojky (nebo rychlospojky) neocenitelné. Šetří čas a práci a zvyšují provozní efektivitu.

Výhoda rychlosti a flexibility

Tyto spojky umožňují připojení a rozpojení bez nářadí během několika sekund. To je ideální pro aplikace zahrnující přenosná čerpadla, přesouvací umístění jímek nebo části hadic, které vyžadují pravidelnou výměnu.

• Provozní efektivita: Výrazně snižuje prostoje během rekonfigurace systému.
• Bezpečnost: Mnoho konstrukcí obsahuje uzamykací mechanismus, který zabraňuje náhodnému rozpojení pod tlakem.
• Snížená práce: Minimalizuje fyzickou námahu a čas potřebný pro posádky.

Kompatibilita a typy uzamykacích mechanismů

Rychloupínací spojky se dodávají v různých stylech blokování, jako jsou konstrukce s vačkou a drážkou (Camlock), ploché hydraulické nebo kuličkové zámky. Je důležité zajistit kompatibilitu napříč celým systémem.

• Camlock spojky: Velmi časté při odvodňování; "ramena" nebo vačky jsou upnuty přes "drážku" adaptéru.
• Materiály a typy těsnění: Dostupné z hliníku, nerezové oceli nebo polyamidu, s těsněním (O-kroužky) vyrobenými z materiálů jako NBR nebo Viton pro chemickou odolnost.
• Standardizace systému: Abyste předešli nejasnostem a zajistili správné provedení připojení, standardizujte jeden typ a velikost rychlospojky na místě, kde je to možné.

Průvodce na Jak vybrat koncovky důlních výtlačných hadic

Výběr správné tvarovky je systematický proces, který přesahuje pouhé přizpůsobení velikosti závitu. Metodický přístup k jak vybrat armatury důlních výtlačných hadic zabrání nákladným neshodám a selháním.

Přizpůsobení armatury hadici a aplikaci

Tvarovka musí být kompatibilní s vnitřním průměrem hadice, jmenovitým tlakem a konstrukcí materiálu. Musí být také vhodné pro konkrétní pracovní funkci (např. sání, vypouštění, vysoká abraze).

• ID hadice a jmenovitý tlak: Armatura musí být navržena pro stejný jmenovitý otvor a mít jmenovitý tlak stejný nebo větší než hadice.
• Aplikace: Sací aplikace mohou vyžadovat armatury s delším koncem pro zajištění bezpečného uchopení za podmínek vakua.
• Typ koncového připojení: Určete, k čemu se hadice připojí (např. závit NPT, závit BSPT, přírubový nástavec, další rychlospojka).

Průvodce hodnocením kompatibility materiálů a tlaku

Materiál tvarovky je stejně důležitý jako materiál hadice. Musí odolávat korozi, otěru a specifické chemii důlní vody. Výrobci s širokými odbornými znalostmi, jako Taizhou Jun'an Fire Technology Co., Ltd. , pochopit tyto materiálové synergie a vyrábět odolná řešení hadic a fitinek navržená pro náročná prostředí.

Následující tabulka poskytuje obecný návod pro výběr materiálu armatury.

Nejlepší postupy pro instalaci a Odstraňování problémů s netěsnostmi v odvodňovacích hadicích dolů

I ty nejlepší komponenty mohou selhat, pokud jsou nainstalovány nesprávně. Dodržování osvědčených postupů při instalaci je první linií obrany proti netěsnostem a předčasnému selhání. Proaktivní odstraňování netěsností důlních odvodňovacích hadic je nezbytný pro zachování integrity systému.

Následující tabulka uvádí běžné problémy s únikem a jejich řešení.

FAQ

Jaký je rozdíl mezi požadavky na hadice pro podzemní vs povrchovou těžbu ?

Primární rozdíly se točí kolem bezpečnosti, omezení velikosti a požární odolnosti. Požadavky na podzemní důlní hadice jsou často přísnější kvůli omezeným prostorům a bezpečnostním předpisům. Hadice mohou vyžadovat ohnivzdornost (jako hadice vyráběné společnostmi specializujícími se na požární techniku) a mít antistatické vlastnosti, aby se zabránilo vznícení hořlavých atmosfér. Často mají také menší průměr z důvodu prostorových omezení. Požadavky na hadice pro povrchovou těžbu se může více zaměřit na extrémní odolnost proti oděru, větší průměry pro pohyb velkého objemu vody a odolnost proti UV záření pro dlouhodobé vystavení slunci.

Jak často je třeba kontrolovat opotřebení hadicových spojů?

Hadicové spoje by měly být vizuálně zkontrolovány před začátkem každé směny, zejména ve vysokotlakých nebo kritických aplikacích. Důkladnější fyzická kontrola, kontrola těsnosti, koroze a opotřebení závitů by měla být prováděna týdně nebo v souladu s plánem preventivní údržby dolu. Jakékoli spojení, které bylo demontováno a znovu smontováno, musí být před opětovným uvedením do provozu zkontrolováno.

Lze kombinovat různé značky hadic a spojek?

To se důrazně nedoporučuje. I když se může zdát, že se závity shodují (např. oba jsou 1-1/2" NPT), nepatrné odchylky ve výrobních tolerancích mezi značkami mohou vést ke špatnému těsnění a předčasnému selhání. Pro optimální výkon a bezpečnost používejte hadice a spojky od stejného výrobce nebo systém, který je certifikován jako kompatibilní. Smícháním a párováním se ruší záruka a zvyšuje se riziko selhání spojení.

Jaký je nejbezpečnější způsob natlakování nově připojeného odvodňovacího hadicového vedení?

Nejbezpečnější metodou je postupné natlakování systému. Nejprve se ujistěte, že všechny spoje jsou řádně utaženy a vedení je bezpečné. Otevřete všechny vypouštěcí ventily, abyste uvolnili vzduch. Spusťte čerpadlo a pomalu otevřete výtlačný ventil, aby se tlak pomalu zvýšil na provozní úroveň. Tento přístup „soft start“ vám umožňuje identifikovat a řešit jakékoli drobné netěsnosti dříve, než se stanou katastrofálními poruchami pod plným tlakem. Nikdy nestůjte přímo před nebo nad přípojkou během počátečního natlakování.

Jak teplota vody ovlivňuje výběr hadice a připojení?

Teplota vody výrazně ovlivňuje výběr materiálu. Standardní pryžová a EPDM těsnění jsou obvykle dimenzována pro teploty až 70-80 °C (158-176 °F). Pro vodu s vyšší teplotou (např. z odvodňování hlubinných dolů nebo určitých zpracovatelských činností) jsou vyžadovány hadice s tepelně odolnými vnitřními trubkami (jako SBR) a armatury s těsněním Viton, protože mohou odolat teplotám až 200 °C (392 °F). Vysoké teploty mohou také způsobit tepelnou roztažnost kovových armatur, s čímž je nutné počítat při návrhu systému, aby byla zachována celistvost těsnění.
