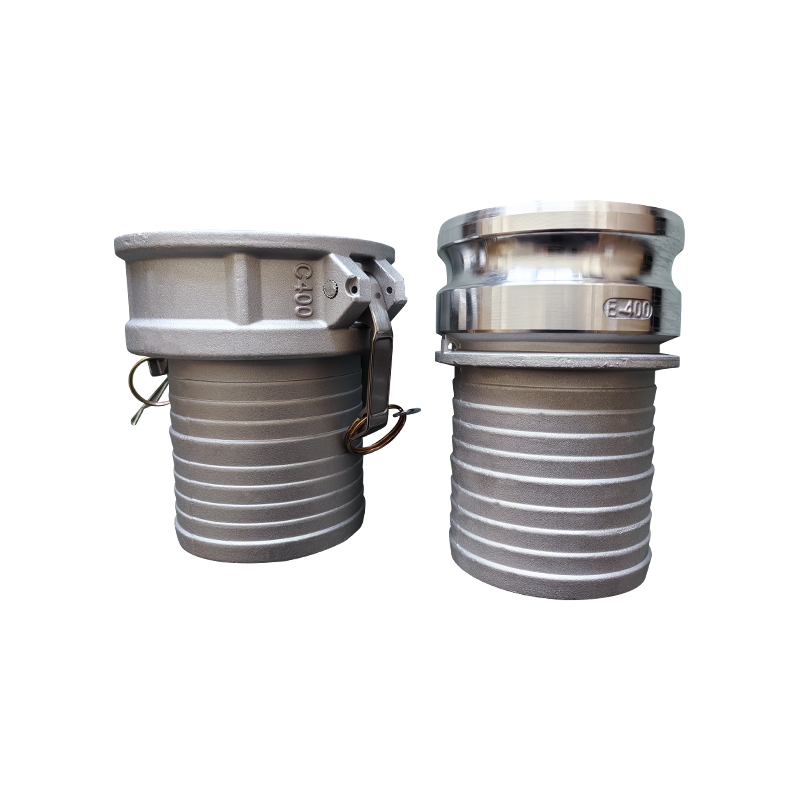

Vysokotlaké spojky Camlock rychlospojky pro průmyslové hadice

Princip konstrukce rychlouzamykacího mechanismu camlock spojka

1. Jak mechanická konstrukce mechanismu push-lock vyvažuje pohodlí obsluhy a bezpečnost proti pádu?

(I) Mechanický konstrukční základ pro pohodlí obsluhy
Důvodem, proč může push-lock mechanismus camlock spojky dosáhnout snadného ovládání a může být rychle instalován a demontován bez nářadí, je důmyslná mechanická konstrukce. Z konstrukčního hlediska se mechanismus push-lock obvykle skládá z klíčových součástí, jako jsou vačky, uzamykací ramena a těsnicí kroužky. Při provádění operace připojení musí uživatel pouze zarovnat dvě části, které mají být spojeny, a poté jemně zatlačit, aby se zajišťovací rameno vačkového kloubu dostalo do kontaktu s odpovídající štěrbinou. V tomto okamžiku vstupuje do hry speciální tvar vačky a vačka se začne otáčet působením tahu. Proces otáčení vačky je založen na principu pákového efektu a díky malé vnější síle lze generovat velký krouticí moment, takže zajišťovací rameno lze rychle a snadno zasunout do drážky.
Tato konstrukce výrazně snižuje obtížnost provozu a i v případě nouze může operátor rychle dokončit akci připojení. Například ve scénářích požární záchrany je čas život a hasiči potřebují rychle připojit zařízení, jako jsou vodní hadice. Pohodlné provozní vlastnosti camlock spojky mohou plně využít jejich výhod. Hasičské vybavení vyrobené společností Taizhou Jun'an Fire Technology Co., Ltd. se zaměřuje na praktičnost a pohodlí produktů. Tato konstrukční vlastnost camlock spojky je také v souladu s její snahou o výkon produktu.

(II) Mechanická záruka bezpečnosti proti pádu
Při zajištění pohodlného ovládání mechanická konstrukce tlačného uzamykacího mechanismu také plně zohledňuje bezpečnost proti pádu. Když je vačka otočena na místo, bude rameno zámku pevně zaseknuté ve slotu pro kartu, aby vytvořilo stabilní mechanickou strukturu. V tomto okamžiku, pokud chce vnější síla oddělit spojené části, potřebuje překonat tření mezi vačkou a slotem pro kartu a pružnou deformační sílu samotného ramene zámku.
Z analýzy mechanických principů vyplývá, že tvar a velikost vačky jsou přesně navrženy tak, aby při běžném používání byly kontaktní plocha a rozložení tlaku mezi vačkou a slotem pro kartu přiměřené a aby bylo možné generovat dostatečné tření, které odolá vnějšímu tahu a nárazu. Rameno zámku je obvykle vyrobeno z materiálu s určitou elasticitou. Po zaseknutí do slotu pro kartu dojde k elastické deformaci, která dále zvyšuje těsnost spojení.
Vezměme si jako příklad požární hadici s camlock spojkou vyráběnou Taizhou Jun'an Fire Technology Co., Ltd. Při hašení požárů musí hadice odolat většímu tlaku vody a nárazům proudění vody. Anti-drop design camlock spojky může zajistit, že hadice nebude snadno padat pod vysokým tlakem, což zajišťuje hladký průběh hasebních operací. Prostřednictvím optimalizačního návrhu úhlu vačky, materiálu a konstrukce zajišťovacího ramene je dosaženo dobré rovnováhy mezi provozním komfortem a bezpečností proti pádu.

(III) Klíčové faktory pro vyvážení provozního pohodlí a bezpečnosti proti pádu
Aby bylo dosaženo rovnováhy mezi provozním komfortem a bezpečností proti pádu, musí mechanická konstrukce mechanismu push-lock vzít v úvahu několik klíčových faktorů. Prvním je design křivky profilu vačky. Různé profilové křivky ovlivní vnější sílu potřebnou při otáčení vačky a trajektorii pohybu ramena zámku. Po velkém počtu experimentů a simulačních analýz je navržena křivka profilu vačky, která může zajistit snadné ovládání a spolehlivé zamykání.
Druhým je výběr materiálů. Materiály komponentů, jako je rameno zámku a vačka, musí mít nejen dobré mechanické vlastnosti, jako je pevnost, houževnatost a odolnost proti opotřebení, ale také brát v úvahu jejich hmotnost a cenu. Například camlock spojka z vysokopevnostní hliníkové slitiny dokáže zajistit nejen dostatečnou pevnost a bezpečnost, ale také snížit celkovou hmotnost a usnadnit ovládání. Taizhou Jun'an Fire Technology Co., Ltd. také věnuje pozornost výběru materiálů a kontrole kvality při výrobě protipožárního vybavení, aby byla zajištěna výkonnost a kvalita produktů.
Kromě toho je klíčová také přesnost shody mezi součástmi. Přesné zpracování a montáž může zajistit hladký pohyb mezi různými součástmi vačkového spoje během používání a zároveň zlepšit spolehlivost spojení. Přiměřeným nastavením rozměrové tolerance a odpovídající vůle součástí může mechanismus push-lock splnit pohodlí provozu a zároveň mít dobrou bezpečnost proti pádu.

2. Existuje redundantní návrh, který zabrání nesprávné obsluze (jako je neúplné uzamčení)?

(I) Návrh vizuální a hmatové zpětné vazby
Aby se zabránilo nesprávnému ovládání vačkového spoje v důsledku neúplného zajištění, jsou obvykle navrženy mechanismy vizuální a hmatové zpětné vazby. Z hlediska vizuální zpětné vazby jsou zřejmé značky umístěny na klíčových částech spojky camlock, jako například v blízkosti uzamykacího ramene a štěrbiny. Když je uzamykací rameno zcela zasunuto do drážky, bude označení představovat specifický stav, jako je změna barvy nebo zarovnání vzoru. Obsluha může vizuálně posoudit, zda je konektor plně uzamčen, pozorováním těchto značek.
Pokud jde o hmatovou zpětnou vazbu, během procesu push-lock, když se vačka přiblíží do plně zajištěné polohy, operátor pocítí změnu v provozním odporu. Této změny odporu je dosaženo prostřednictvím konstrukčního řešení vačky a uzamykacího ramene, takže když dojde k úplnému uzamčení, bude zřejmý pocit "zaseknutí", který operátorovi připomíná, že se konektor chystá zamknout. Tento mechanismus vizuální a hmatové zpětné vazby je jako dvojitá připomínka pro operátora, což výrazně snižuje riziko nesprávné obsluhy v důsledku neúplného uzamčení. Při návrhu produktu je kladen důraz na uživatelskou zkušenost a tento návrh zpětné vazby, který má zabránit nesprávnému fungování, je v souladu s jeho snahou o humanizaci produktu.

(II) Návrh redundance mechanické struktury
Kromě vizuální a hmatové zpětné vazby má camlock konektor také redundantní design v mechanické struktuře. Běžným návrhem je použití více uzamykacích linek. Například po vložení uzamykacího ramene do štěrbiny bude sekundární uzamykací zařízení. Tímto sekundárním zajišťovacím zařízením může být malá pružinová spona. Když je zajišťovací rameno na svém místě, pružinová spona se automaticky vysune, aby dále zafixovala polohu zajišťovacího ramene, aby se zabránilo jeho náhodnému uvolnění.
Dalším návrhem redundance mechanické struktury je zvýšení počtu uzamykacích ramen. Nastavením více blokovacích ramen, i když jedno z blokovacích ramen selže nebo není zcela uzamčeno, mohou ostatní blokovací ramena stále zajistit spolehlivost spojení. Tato konstrukce ramene s více zámky zvyšuje odolnost systému proti chybám a zlepšuje celkovou bezpečnost. Při výrobě protipožární techniky dbáme na spolehlivost a bezpečnost výrobků. Tento koncept redundance mechanické struktury je v souladu s požadavky společnosti na kvalitu produktů.

(III) Návrh inteligentního monitorování a alarmu
S neustálým rozvojem vědy a techniky některé pokročily camlock spojkas zavedli také inteligentní návrhy monitorování a alarmů. Instalací senzorů uvnitř kloubů je stav uzamčení kloubů monitorován v reálném čase. Když senzor detekuje, že kloub není zcela zajištěn nebo vykazuje známky uvolnění, okamžitě se spustí alarm. Signál alarmu může být zvukový alarm, blikající světla nebo může být signál přenášen do monitorovacího centra prostřednictvím bezdrátové komunikační technologie, která je vhodná pro vzdálené monitorování a správu.
Tento inteligentní design monitorování a alarmu poskytuje vyšší úroveň ochrany pro bezpečné použití camlockových spojek. Pro některé scénáře aplikací s extrémně vysokými požadavky na bezpečnost, jako je petrochemický průmysl, může inteligentní monitorovací a poplašný systém včas detekovat potenciální bezpečnostní rizika a předejít nehodám. V procesu neustálého zlepšování výkonnosti produktů aktivně věnujeme pozornost aplikaci nových technologií. Očekává se, že návrh inteligentního monitorování a alarmu bude dále podporován a aplikován v budoucích produktech.
